预约到厂享优惠补贴
50-910t/h生产能力
≤900mm进料粒度
我们还支持私人订制，详情可“在线咨询”
应用范围：广泛应用于金属和非金属矿、建筑、砂石、水泥、冶金等各个行业破碎。
适用物料：石灰石、花岗岩、玄武岩、石英石、铁矿石、铝矾土、方解石、锰矿石、铜矿等300以上种物料。
HD德版颚式破碎机产品介绍视频详解
HD德版颚式破碎机是红星机器以自身20多年的破碎行业工程案例经验，与德国破碎机专家联合开发的HD系列高性能颚式破碎机，为矿山和碎石生产线提产提质带来新的突破。

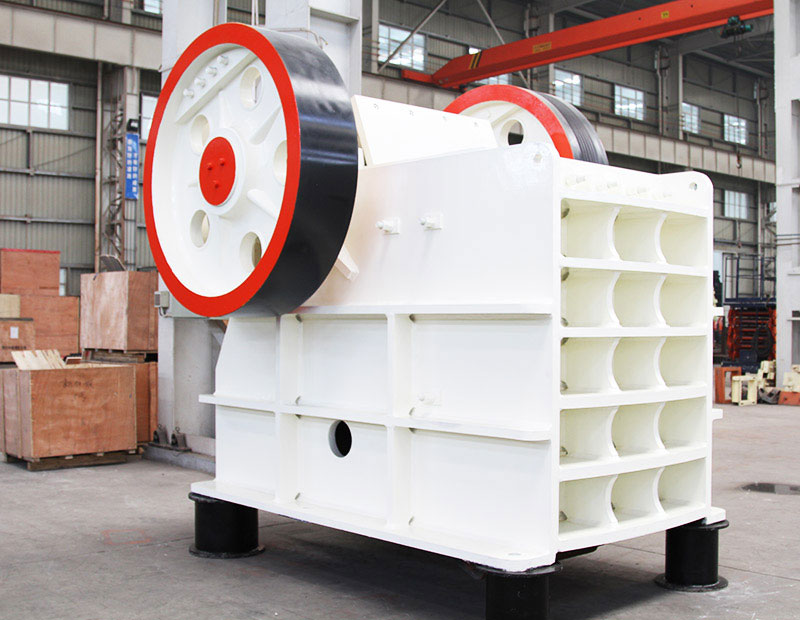

HD德版颚式破碎机
德版颚式破碎机内部结构
偏心轴：偏心轴经锻打热处理，强度更高，通过能力更大；两端配备超大轴承，承载能力强，坚固耐用。
飞轮：经过多次计算设计，有效平衡偏心运转产生的不平衡力；与配重配合合理，降低振动等级，运转更加平稳可靠。
机架：E型机架，合理分配加强筋，加强机器强度和稳定性，运转振动小、噪音低；边护板螺栓固定系统，方便快捷。
颚板：曲线形优化，提高产能，降低磨损；锰钢合金，增加厚度，坚固耐用，上下对称，可对调二次使用。
轴承座：优化结构，运转更稳定，减少因变形对轴承的伤害；特殊放置方式，有效消除破碎分力。
调整装置：调整装置配备了液压缸或螺杆，排料口调节方便快捷。
润滑系统：集中润滑系统，采用通用润滑连接头，高产快捷；迷宫密封，能有效阻止灰尘。
破碎腔型：优化设计，精确偏心距计算，合理动颚运动轨迹设计，产量提高30%-50%。
颚式破碎机工作方式为曲动挤压型，工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时，肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与次同时，物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆、弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。

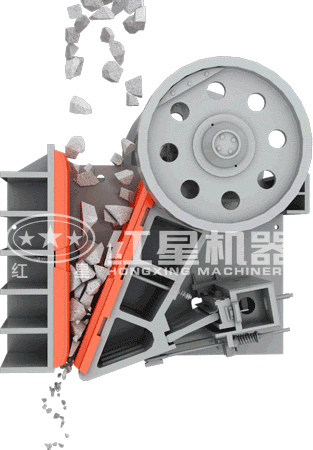

鄂式破碎机工作原理图
1、合理的破碎腔型设计，良好的运动参数，确定了更合理的啮合角和行程特性值，提供了更大的破碎冲程、更高的生产率和更大的承载能力，使HD与同规格的其他产品相比产量可提高30%-50%。
2、对颚板齿形进行了力学结构优化，采用分段曲线形颚板和锰钢合金材质，增加了颚板厚度，大大提高了破碎力，有效提高了破碎效率。
3、通过对整体结构及配重部分的优化，精确计算分析确定飞轮、槽轮的结构和配重块的重量，有效的降低了设备的振动等级，使设备运转更加平稳可靠。
4、飞轮采用合理的结构布局，更好地平衡了偏心运转产生的不平衡力，避免因不平衡振动带来的机器损伤，同时节省了安装空间。
5、两个超大轴承支撑整个动颚部进行运转，设备承载能力更大，运行更加平稳。

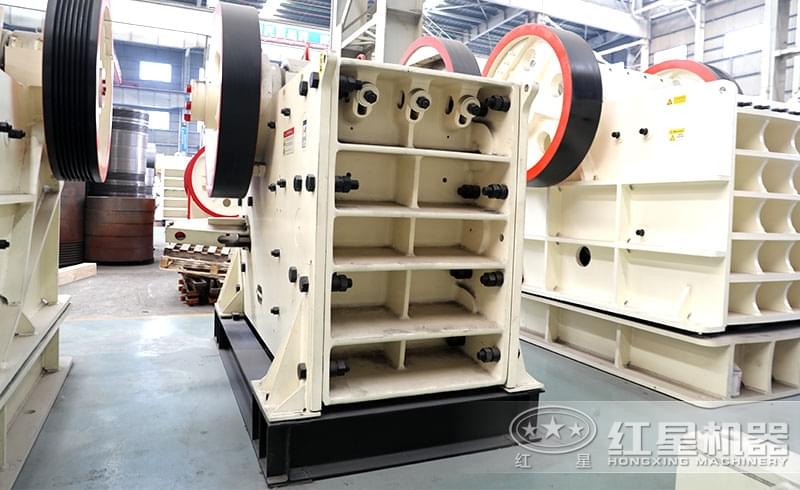

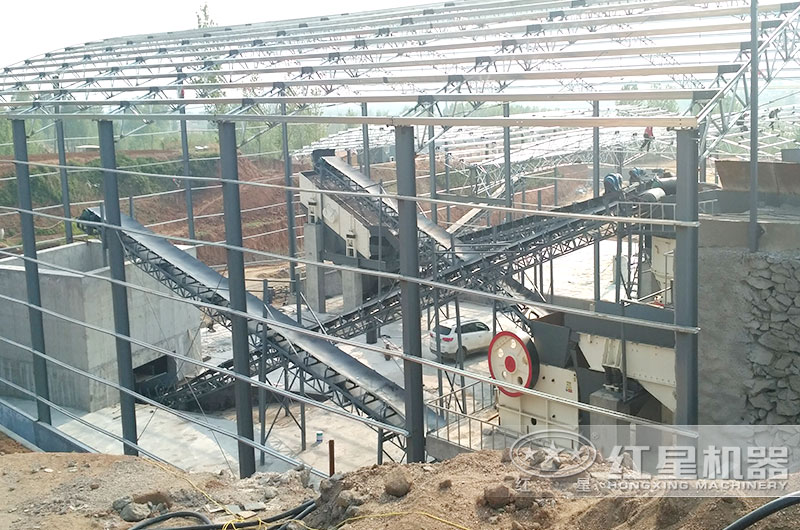

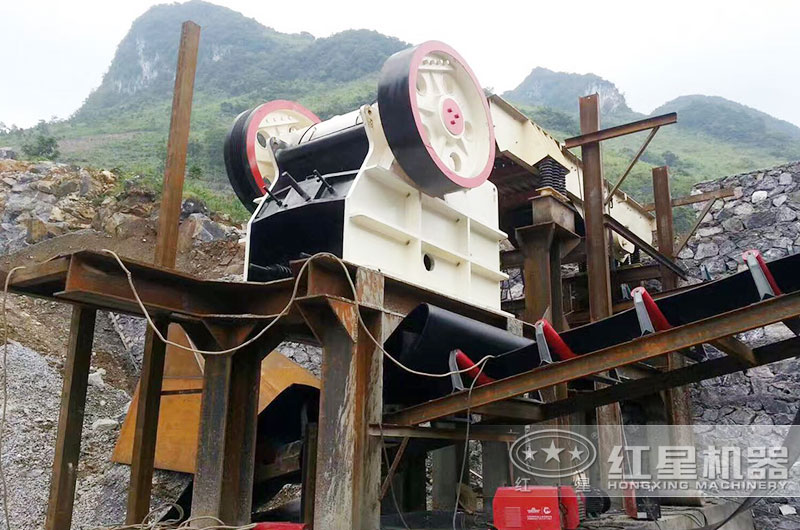

HD德版颚式破碎机现场实拍
